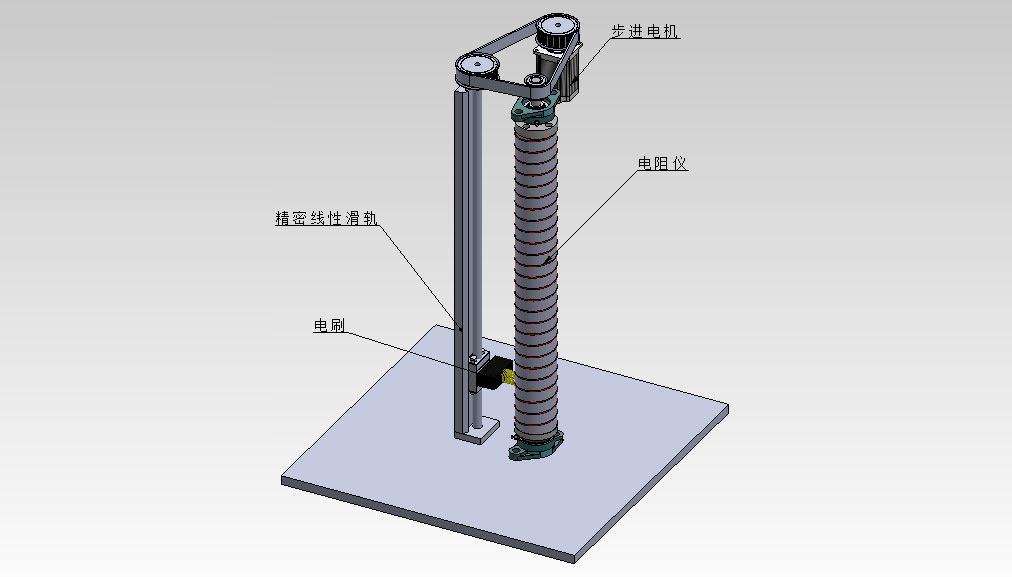

該設備將一條電阻絲呈螺旋狀繞在一個絕緣轉筒上，轉筒轉動一圈，步進電機驅動電刷直線移動一個螺距，實現電刷在電阻線上滑動，以調節接觸電阻絲長度來調節阻值大小，電阻調節范圍：0-1000Ω，精度0.1Ω；設備采用PLC+人機界面控制，以電流值為基準控制電機驅動，在人機界面上設定電流值，試驗條件引起電壓變化而導致電流值發生變化，PLC通過根設定值與當前值的大小自動增加電阻與減少電阻，以達到電流恒定的目的；設備由驅動電機、繞線電阻滾筒、電刷移動裝置、安捷倫3440A高精度萬用表與控制系統組成，設備上部人控制柜，下面為電阻柜，兩部分隔離，有分別獨立的散熱系統。
工作原理：當根據試驗時電壓變化時，通過調節電阻絲的長度調節電阻值，并使設備輸出電源穩定于設定值；
試驗電壓：0-30V（試驗電路提供）；
試驗電流： 0.1～20mA（可以設定）；
電流檢測精度：0.01mA；
電阻范圍：0.1～1000Ω；
電阻精度：0.05Ω；
最大穩定時間：不大于2s；
測試工位：?jiǎn)喂の唬?/p>
顯示儀表：
品牌型號：安捷倫3440A數字萬用表；
電流范圍：500μA～10A,精度0.5%；
電壓范圍：500mV～750V，精度0.35%；
電阻范圍：500Ω～50mΩ，精度0.1%；
通訊方式：RS232；
漏電保護、斷路保護、短路保護、過熱保護
