1、?設備功能：該設備模擬人手操作電燙斗的動作，進行電燙斗蒸汽壽命測試。

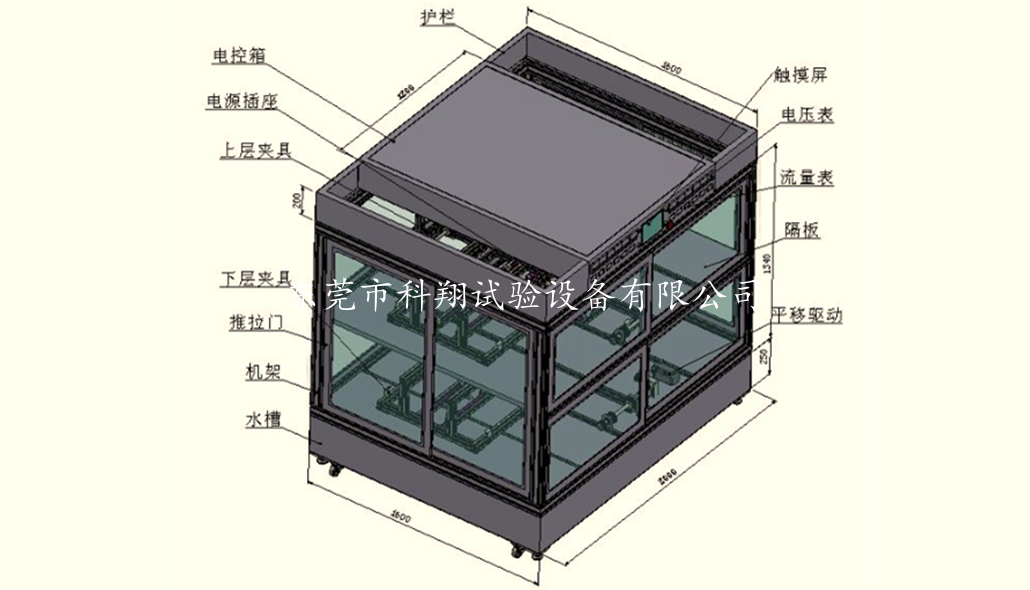

2、?總體結構：

u?工位數量：24個工位。

u?工位間距：330mm。

u?分上下兩層布置，上下各12個工位，每六個工位為一組安裝在同一個翻轉架上。

u?上下層可單獨進行控制，可獨立進行參數設定或進行不同的測試過程。

u?成型鋁機架，周邊采用有機玻璃推拉門。

3、?試驗過程：

1）?有A、B、C三種類型的測試過程：

u?A類過程：水平來回移動——豎直翻轉900——加水——回轉至水平位置——水平移動（循環）。

u?B類過程：水平來回移動——加水——水平移動（循環）。

u?C類過程：豎直翻轉900——加水——回轉至水平位置（循環）。

u?三種不同類型的測試過程可在人機界面上選擇。

2）?試驗過程參數：

A、?水平移動：

u?水平移動行程：0-300mm。

u?水平移動速度：0-300mm/s(±1mm/s).

u?水平移動次數：0-99次。

u?水平移動驅動方式：步進電機。

u?水平移動參數設定：在人機界上設定。

B、?豎立翻轉：

u?翻轉角度：0-900。

u?豎立時間：0-99S。

u?翻轉驅動方式：步進電機。

u?翻轉參數設定：在人機界面上設定。

C、?加水：

u?加水量：0-300L。

u?水量計量方式：葉輪式電子流量計。

u?加水流速控制：球閥控制。

u?在燙斗豎立過程中加水。

u?每個工位獨立加水管路，采用電磁閥控制。

u?水源：自來水。

D、?試驗時間：

u?循環時間：0-9999H。

u?A類過程循環時間是指水平移動時間，豎立時停止計時。

u?試驗時間完成后該測試層自動斷電、停機。

u?有停電保持功能，當試驗過程中意外停機時可保存相關試驗參數，來電時可繼續進行未完成的測試。

4、?樣品通電：

1)?每層的12個工位可選擇同一種電壓。

2)?每個工位獨立的控制開關、配指針電流表。

3)?樣品電源規格：功率最大2000W,電壓有120V與230V兩種規格。

4)?通電導線規格：6mm2多股銅芯絕緣導線。

5)?可進行通斷電測試：

u?有通電測試、斷電測試、通斷電循環測試三種模式，三類模式可在人機界面上選擇。

u?通電時間：0-9999S；

u?斷電時間：0-9999S；

5、?休眠喚醒功能：測試過程中專門的氣動按鈕不時對試樣手柄進行點擊，適時將進入休眠狀態的試樣喚醒。

6、?檔位調節功能：每個工位有一個檔位選擇按鈕，通過按壓檔位按鈕進行檔位選擇，并有當前檔位狀態記憶功能。

7、?控制方式：三菱PLC+人機界面。

8、?設備外形尺寸：L2000mmXW1600XH1500。
