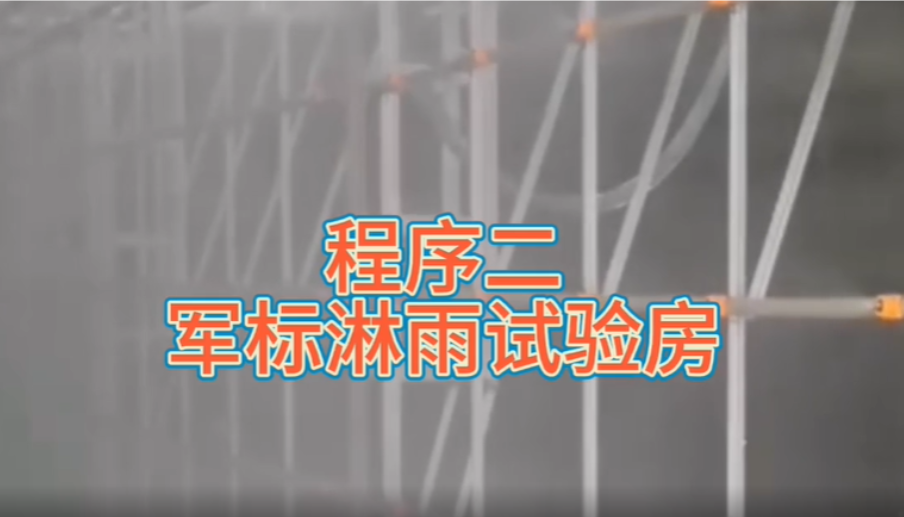

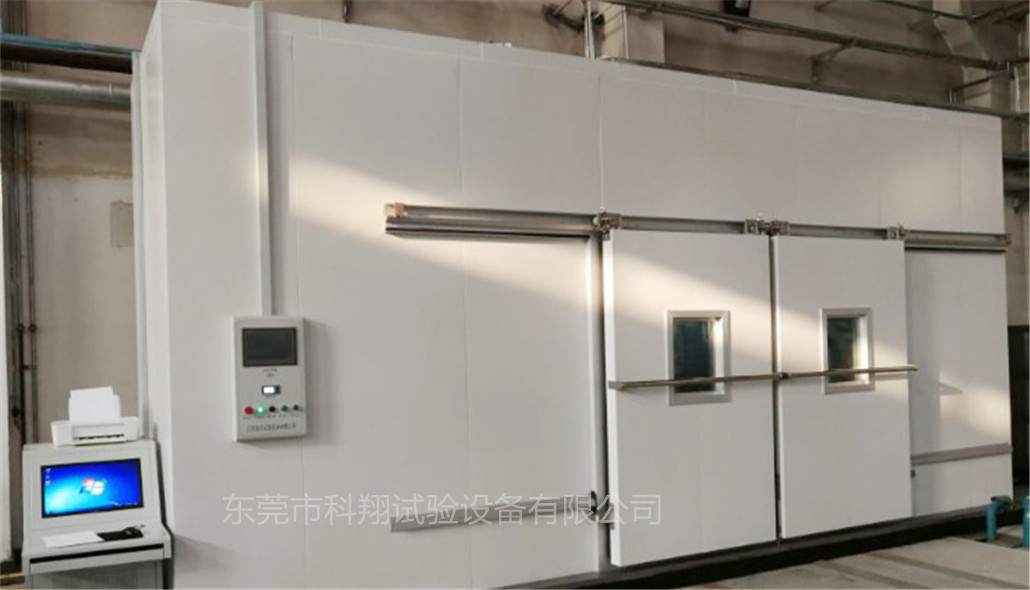

軍標程序一、二、三綜合淋雨試驗箱/室，用于軍用裝備的淋雨防水測試，可滿足降雨、吹雨、噴淋和滴水等軍標淋雨試驗要求，可滿足GJB150.8A-2009《軍用裝備淋雨試驗方法》、GJB 6458.22-2008 《火箭炮試驗方法 第22部分：淋雨試驗》、GJB 4.13-1983《艦船電子設備環境試驗 外殼防水試驗》、GBT 12085.7-2010 《光學和光學儀器 環境試驗方法 第7部分：滴水、淋雨》、GJB 2093-2012《軍用方艙通用試驗方法》、GJB 59.70-2004 《裝甲車輛試驗規程 第70部分 淋雨試驗》等標準。
GJB150.8A-2009 標準基本參數
性能 |
有風源的淋雨 |
1.1、降雨強度10cm/h、12cm/h、13cm/h、15cm/h可調節和設定，連續降雨時間≥4小時。 |
|
1.2、可實現雨滴直徑為0.5～4.5mm。 | |||
1.3、水平風速≥18m/s，風源相對于試驗樣品的方向，能使雨從水平方向變到45°角而均勻地對試驗樣品一側面吹打。 | |||
滴雨 |
2.1、雨滴直徑范圍：0.5～4.5mm，滴水速度：9m/s。 |
||
2.2、保證流量為2800+30L?h/m2和試驗時間為≥15min的蓄水、滴雨量。 | |||
2.3、雨滴均勻降落，使試驗臺面上樣品所有向上的表面在試驗期間能同時經受到雨滴 | |||
2.4、具備從高1m處勻速降落的雨水且試驗持續時間大于15min的試驗?zāi)芰Α?/span> | |||
噴淋 |
3.1、噴嘴為方格噴霧點陣或其它交錯的點陣 |
||
3.2、試樣每≤0.55m2接收淋雨的表面范圍內，至少安裝有一個噴嘴，噴嘴高度離試樣的表面450～550mm，試樣表面接收噴嘴壓力≥375kpa，雨滴直徑為2～4.5mm，試驗時間≥60min的噴射防水性試驗功能 | |||
旋轉臺 |
4.1、可保證安裝在旋轉臺上的樣品的四個不同方向進行“1.3”要求的試驗 |
||
4.2、承載≥100Kg；安裝樣品的面積≥φ800 | |||
4.3、臺面平面度0.1mm，備制網狀T型槽以便安裝夾緊試樣。試件夾緊后臺面不變形，能正常旋轉工作 | |||
4.4、轉速范圍5～10rpm/min連續可調，可設定自動工作 | |||
4.5、試件最大尺寸：800mm×800mm×800mm。 | |||
噪音 |
≤80dB(A) |
||
使用環境 |
溫度：+5℃～+35℃；濕度：≤85%RH；大氣壓力：86～106kPa |
||
材料 |
外殼 |
靜電噴塑薄板 |
|
內體 |
1Cr18Ni9Ti |
||
滴水盤 |
1Cr18Ni9Ti |
||
旋轉臺面 |
1Cr18Ni9Ti |
||
支架型材 |
1Cr18Ni9Ti |
||
工作室門 |
平拉門，帶鋼化玻璃觀察窗 |
||
風機外殼 |
不銹鋼 |
||
風機葉輪 |
鋁合金噴塑材料 |
||
風機 |
軸流風機 |
||
控制器 |
顯示器 |
6"彩屏人機界面 |
|
運行方式 |
程序控制運行；單項手動控制運行。 |
||
設定方式 |
觸摸式(壓電) |
||
設定精度 |
時間：1秒，風速1米/秒，工作臺轉速：1rpm/min；水流量：0.1L/h。 |
||
輸入 |
風速儀、流量計、水壓表 |
||
控制方式 |
PLC、變頻器、步進電機等控制 |
||
電源 |
AC380(1±10%)V (50±0.5)Hz 三相四線+保護地線 |
||
電源最大電流(A) |
45 |
||
功率(KW) |
25 |
||
重量 |
1500 |
||
安全裝置 |
漏電保護器，風機過熱、過流保護，缺水保護等 |
||
