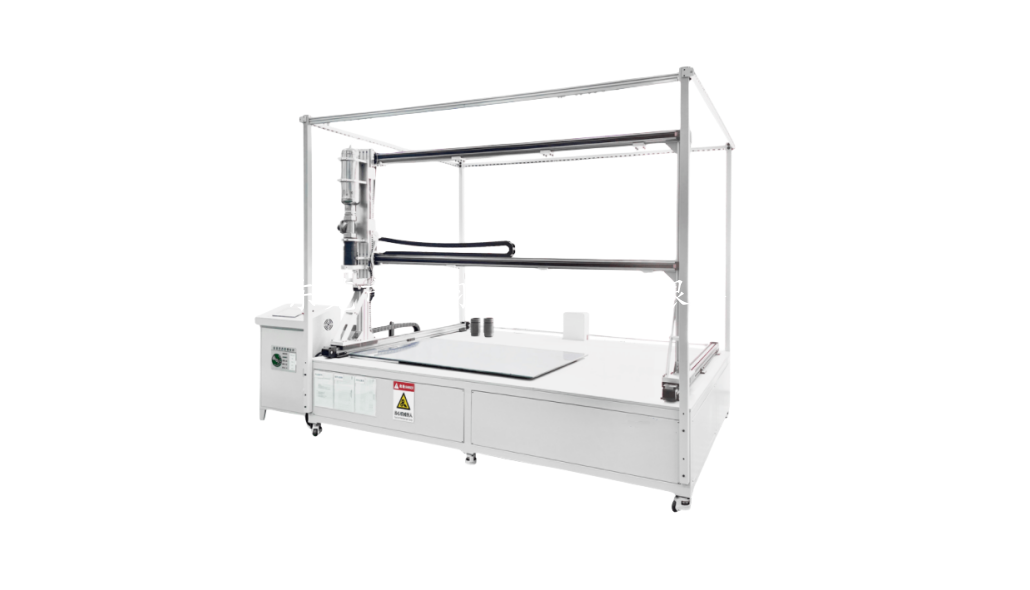

該設備專用于對太陽能電池進行冰球沖擊試驗,以驗證電池組件耐沖雹沖擊的能力,試樣水平放置于試驗平臺上,發射裝置位于試樣上方,自上而下發射冰球,采用試樣固定發射裝置移動的方式進行不同沖擊點間的自動瞄準定位;
設備由試樣平臺、數控定位裝置、冰球發射裝置、冰球制作保存裝置等組成;試樣平臺采用工業成型鋁材料,試樣在平臺上呈水平狀態,平臺四周有機玻璃防護屏防止試驗碎片;數控定位裝置用于發射點的定位,數控雙軸驅動,附有光點指示裝置,定位并設定數相關數據后,設備自動移動槍口對準沖擊點,不用人工操作;
發射裝置采用壓縮空氣為動力源,通過調節壓縮空氣壓力來調節沖擊速度,沖球速度通過安裝于發射管內的電子測速元件來檢測;
設備采用PLC+人機界面控制,沖擊點位置、沖擊速度等數值均可在人機界面上設備,零點手動設定,沖擊過程可由PLC自動完成。
1. 試樣平臺:
A. 臺面尺寸:L2500mm×W1300mm×H500mm。
B. 臺板:工業成型鋁。
C. 試樣放置:水平放置。
2. 移動裝置:
A. 定位精度:±1mm。
B. X軸移動距離:2600mm。
C. Y軸移動距離:1300mm。
D. 移動速度:10-100mm/s。
E. 導向方式:工業成型鋁+膠質導向輪。
F. 驅動方式:步進電機+鏈條。
G. 定位控制方式:PLC控制步進電機自動定位。
3. 發射裝置:
A. 動力源:壓縮空氣。
B. 要求壓縮空氣氣壓:8Bar。
C. 冰球直徑:φ25mm(其它尺寸另行訂制)。
D. 冰球質量:7.53g±2%。
E. 沖擊速度:23.0m/s±2%。
F. 槍口距試樣表面距離:500mm。
G. 槍管長度:500mm,紫銅材質。
H. 槍管口徑:φ25.4mm(其它尺寸另行訂制)。
I. 裝填方式:手工裝填、分段式彈膛。
J. 擊發裝置:電磁氣閥。
4. 測速裝置:
A. 測速原理:通過測定冰球飛過固定距離S所用時間t,根據V=S/t計算冰球氣行速度。
B. 冰球感測裝置:光電傳感器。
C. 測速點間距離:500mm。
D. 測速度精度:±5%。
5. 冰球制備裝置:
A. 冰球制作方法:將冰球模具內灌滿水后放入冰箱冷凍室,待水冷卻結冰后,將模具分開取出冰球,。放置于冰球保溫盒內冷藏備用。
B. 冰球模具規格:內腔Sφ25mm,上腔半球形加水漏斗,分為兩半合籠組成。
C. 每組模具冰球腔個數:10個。
D. 模具材質:不銹鋼。
E. 冰球冷藏盒:鋁質盒體,保溫棉厚度30mm,容量10個冰球。
F. 冰箱溫度范圍:-20℃-10℃。
