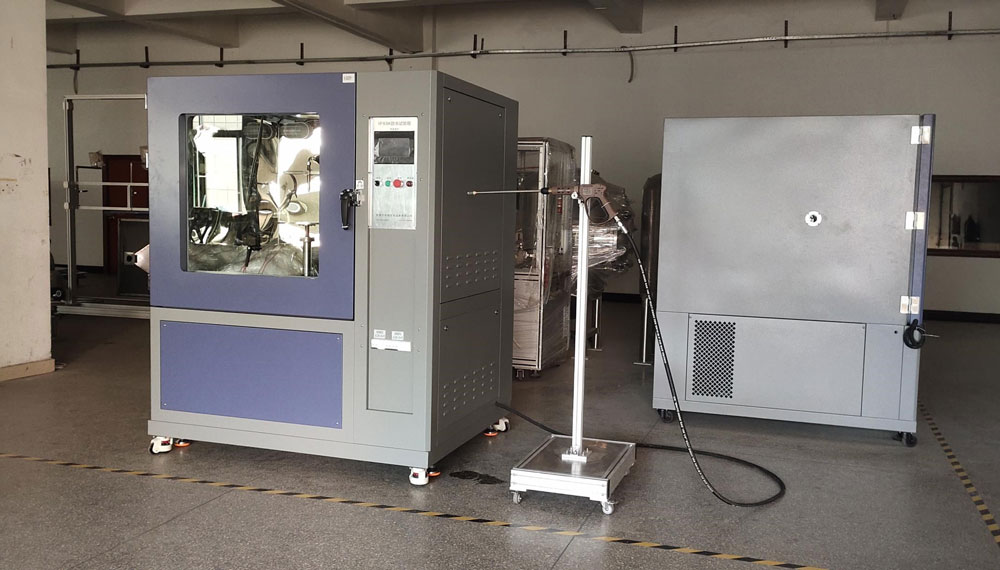

?KXT1398型IPX9K噴射防水試驗機適應于IPX9K高壓噴射防水等級試驗，內外殼材料均為SUS304不銹鋼板制成（外殼為不銹鋼發紋板），其它所有接觸水的部分均為不銹鋼材料制成；四個噴嘴分別按0°，30°,60°，90°四個角度位置布置，噴淋距離通過改變噴頭調節，管路全采用不銹鋼制作，電機采用西門子直連電機，高壓泵浦采用德國進口高壓高溫柱塞泵，水箱設計為100L，根據試驗要求，一個循環120S，在不循環用水的情況下，可做12次循環試驗，保證供水量；?
技術參數：
設備電源規格 |
380V/50Hz |
試驗水溫 |
80±5 ℃ |
噴頭規格 |
依標準圖形定做，滿足標準 |
噴嘴個數 |
4個（0°，30°，60°，90°） |
噴水壓力 |
80bar-100bar（可調） |
噴水流量 |
14l/min-16l/min (隨壓力變化而改變) |
噴水距離 |
100～150mm可調（試驗品最大一邊不得超過450mm） |
試驗臺尺寸 |
￠200-600mm（可定制） |
試樣臺轉速 |
5-17r/min |
平臺升降 |
手動升降 |
試驗產品通電測試 |
提供試驗品接口，4芯線供電，最大30A |
流量值 |
通過變頻器控制水泵轉速達到要求之水流量，改變頻率即可到達不同的水流量也壓力，實現自動化控制。 |
控制功能 |
每個噴嘴工作30S，4個噴嘴共工作120S，改變流量設定值輸出改變電機變頻器頻率控制水泵轉速達到要求流量及壓力，所有數據通過變送器轉換到控制面板上顯示。 |
控制系統 |
PLC+觸摸屏 |
