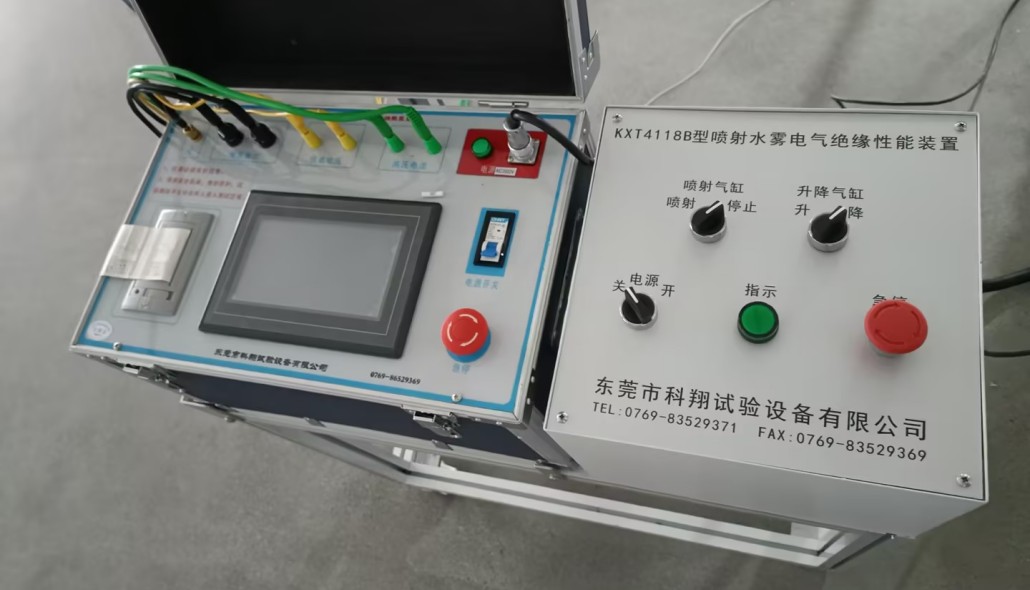

噴霧水槍噴射水霧絕緣性能試驗機
分享到：
設備用途
本裝置適用于脈沖氣壓噴霧水槍電絕緣性能試驗，試驗的目的是檢測當滅火人員操作水槍時，如果噴射到電氣設備上時，是否存在觸電危險；設備由高壓電壓發生器、水槍固定操作臺、電極金屬靶、底座加強絕緣板、漏電流毫安表與控制裝置以及測試護欄組成。
執行標準：
GA534-2005脈沖氣壓噴霧水槍通用技術調節：5.1.4、6.9噴射水霧電氣絕緣性能試驗；
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等
技術參數
1. 功能：測量噴射時的泄漏電流；
2. 樣品與高壓平板距離：1.0m
3. 工頻電壓發生器：
輸入電壓：380V AC；
容量：5KVA，；
輸出高壓：25-50KV(可調)
輸出電壓精度：±3%；
測試電流：0-20mA；
電流測量精度：0.5級；
變比：500；
溫升：10℃/30min；
4. 高壓平板：
尺寸：W1000mmXH1000mm；
材質：不銹鋼板，厚2mm；
中心高度：1000mm；
支架支撐，絕緣桿聯接；
5. 樣品平臺：
承載能力：150kg；
高度范圍：300-720mm，液壓調節，人工操作；
夾持方式：機械夾持固定；
操作方式：氣動操作；
6. 測試護欄
材質：絕緣材質；
伸展尺寸：5米X0.3米；
