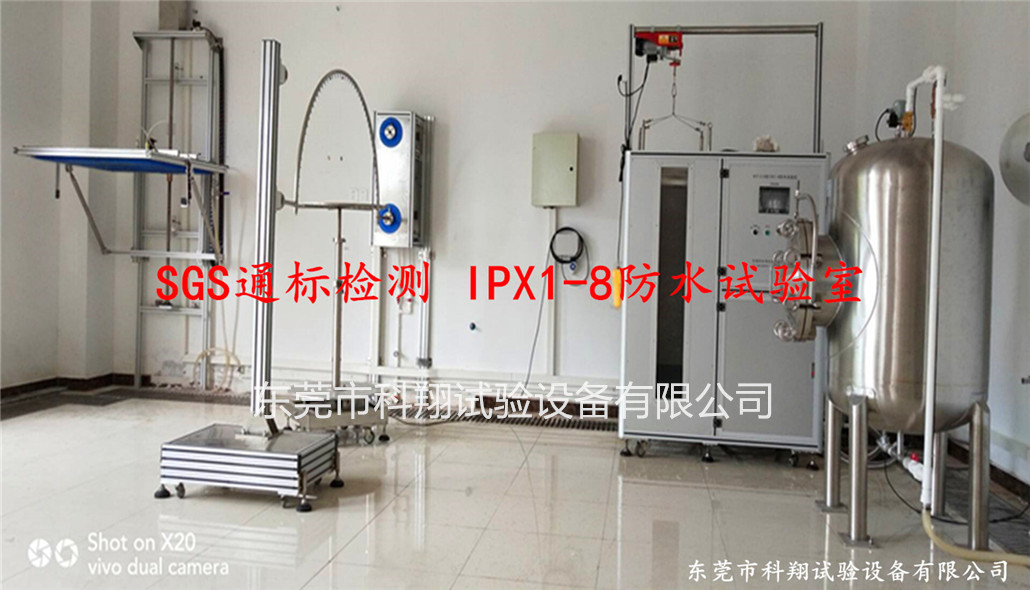

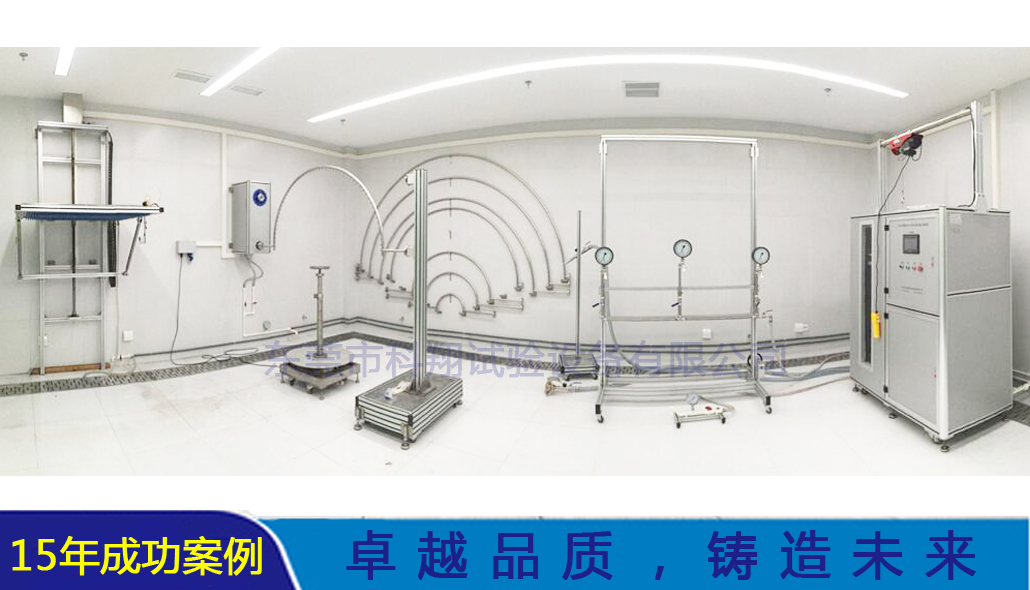

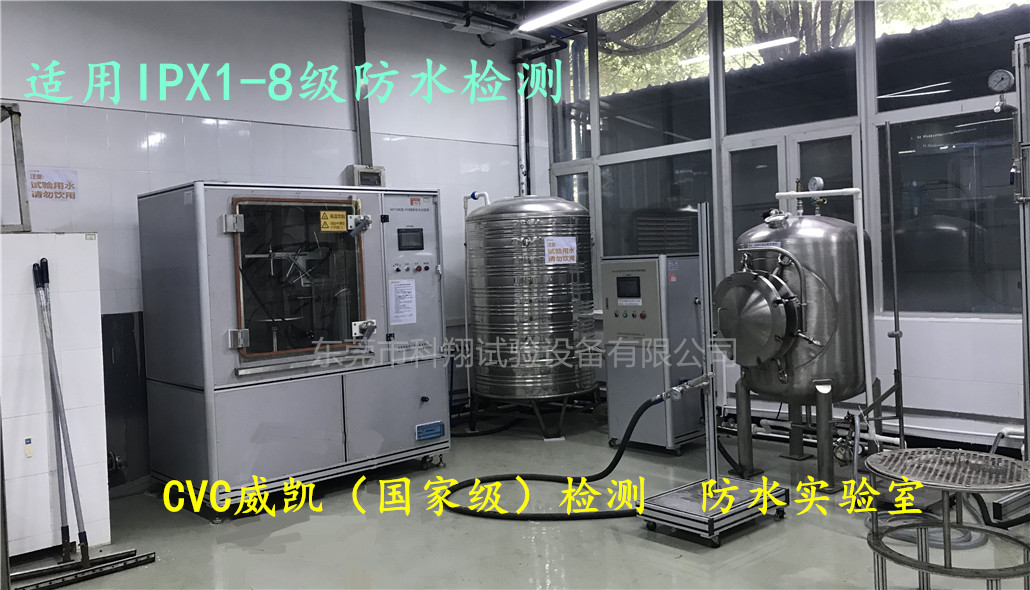

設備由垂直滴雨試驗機、擺管淋雨試驗機、手持花灑頭、手持噴嘴（ф6.3、ф12.5）、可傾斜旋轉載物臺、IPX8水密性試驗裝置與智能供水與控制系統組成。

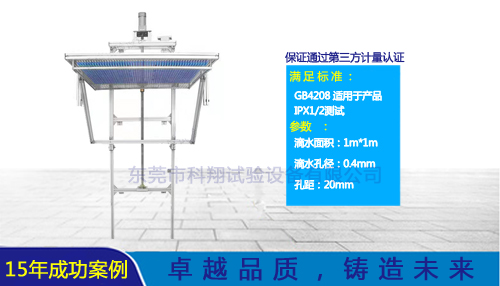

KXT1345型垂直滴雨試驗機（IPX1-2)

?設備用途：適用于對產品進行IPX1、IPX2防水性能測試。

技術參數：

1、?滴水面積：1000mmX1000mm；

2、?滴水孔徑：φ0.4mm；

3、?孔 ???距： 20mm；

4、?降 雨 量： 1+0.5mm/Min、3+0.5mm/Min與用戶自設定參數(采用數字控制降雨量技術)；

5、?滴水高度：200mm（設備自行控制或手動控制）；

6、?滴水響應時間：≤5s；

7、?試驗時間：0-999.9Min（可設定）；

8、?IPX2測試時,設備自動轉換使樣品四個面在傾斜15⁰的情況下各淋雨150S（自動控制）；

9、?外形尺寸（LXDXH）：1100X1200X2300MM；

10、?機器結構：墻面安裝式；

?

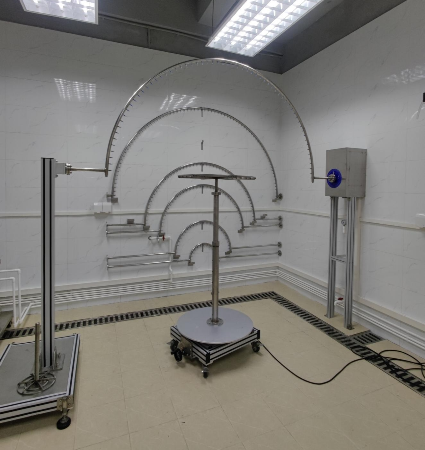

?KXT1351型擺管淋雨試驗機/小件樣品測試（IPX3-4)

?設備用途：適用于對產品進行IPX3、IPX4防水性能測試。（適用于小樣品的測試）

技術參數：

1、?擺管規格：R200mm、R400mm、R600mm、R800mm、R1000mm、R1200mm、1400mm、1600mm；8種規可選。

2、?滴水孔徑：φ0.4mm.

3、?噴嘴夾角：120⁰（IPX3）、180⁰（IPX4）。

4、?擺動夾角：120⁰（IPX3）、350⁰（IPX4）。

5、?降雨量 ?：0-10L/min(可調)。

6、?水壓控制：0-600KN/m²

7、?試驗時間：10Min、可自行設定時間。

8、?擺管擺動速度：IPX3試驗時每擺動一次（2X120⁰）時間為4S；IPX4試驗時每擺動一次（2X175⁰）時間為12S；可自定義試驗速度；

9、?擺管材料：SUS306不銹鋼（外徑22mm、壁厚2mm）。

10、?驅動方式：日本松下750W伺服電機（采用伺服電機具有噪聲小、速度、角度精確等優點）。

擺管規格表

??

?

?

KXT1361型淋水噴頭/大件樣品測試（IPX3-4)

設備用途：適用于對大件產品進行IPX3/IPX4防水性能測試。

技術參數：

1、?孔徑：?0.5mm。

2、?孔 ???數：121個。

3、?中間孔1、內兩圈24個孔夾角30°、外四圈96個孔夾角15°。

4、?噴頭球面直徑：Sф75.5。

5、?采用可拆卸擋板結構，IPX3試驗時安裝擋，IPX4試驗時拆卸擋板；

6、?鋁質擋板、不銹鋼平衡錘

7、?試驗時間：不少于3分鐘（不少于5min/m²）、用戶設定時間（控制系統控制）。

8、?水壓：150kpa、用戶設定壓力（控制系統控制）。

?

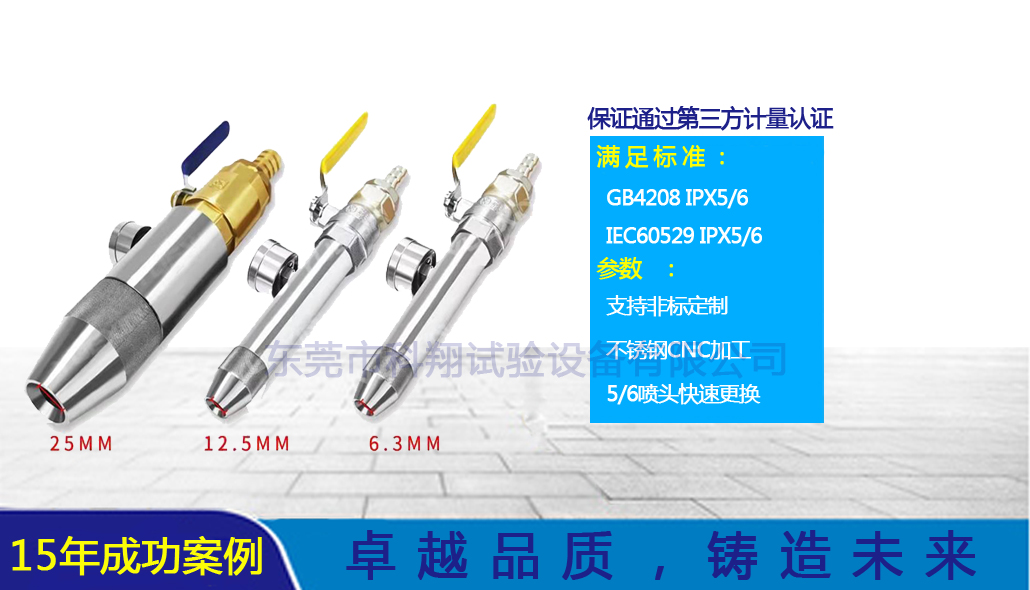

KXT1365型試驗噴嘴(IPX5-6)?

設備用途：適用于對產品進行IPX5、IPX6防水性能測試。

技術參數：

1、?孔徑：?6.3mm（IPX5）、?12.5mm（IPX6）。

2、?IPX5、IPX6噴嘴螺紋聯接、快速更換。

3、?不銹鋼材質。

4、?水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)

5、?試驗水壓：0-6.0Bar；

6、?試驗時間：不小于1min/m²(但不小于3分鐘)、用戶設定時間（控制系統控制）。

7、?噴嘴距外殼距離：2.5-3m(試驗人員控制)。

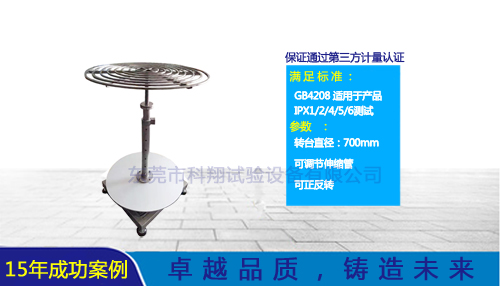

KXT1344型可傾斜旋轉載物臺：

根據GB-4208-2017要求，主要用于配合完成IPX1-6防水測試產品的放置，旋轉、和傾斜角度等輔助事項。

? ? ?技術參數：

1、?載物臺網管型式，直徑：?300mm、?700mm可選。

2、?轉臺轉速：1rpm。

3、?可傾斜角度：15度。

4、?試驗時轉動角度：90⁰、360⁰正反轉、連續轉動。

5、?可調伸縮管可調節高度：?300mm、1200mm-1800mm。

6、?機體材料：不銹鋼方管焊接框架。

7、?正反轉控制、轉動動作由控制柜控制。

8、?外形尺寸（LXDXH）：800X800X1500mm。

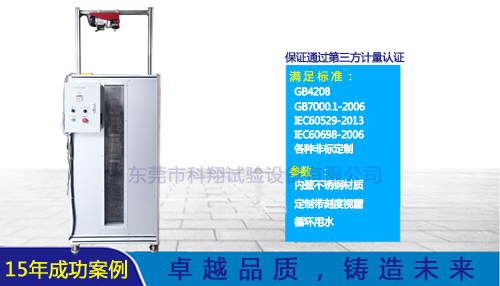

KXT1371型防浸水試驗箱（IPX7)?

設備用途：適用于對產品進行IPX7的防水氣密性測試。

技術參數：

1、?設備結構：不銹鋼四方形水箱，水箱前面有帶刻度有機玻璃視窗。

2、?箱體內尺寸：W800mmXD500mmXH1500mm。

3、?液位控制：浮球開關+溢流管。

4、?視窗尺寸：W200mmXH1350mm。

5、?標尺長度：1300mm、精度1mm。

6、?試樣安裝于帶孔平板的平臺上，平臺通過電動升降裝置升降。

7、?設備試驗參數：

u?浸水深度：0-700mm。

u?浸水時間：0-999999.99H（或M）；干燥時間：0-999999.99H（或M）。

u?樣品通電時間：0-999999.99H（或M）。

u?浸水次數：0-99次。干燥次數：0-99次。

u?試驗完成自動停機、發出聲光報警。

8、?箱體內采用不銹鋼方管加強。

?

KXT1381型壓力水密性試驗裝置（IPX8)?

設備用途：對產品進行IPX8模擬50米水深的氣密性測試。

技術參數：

1、?加壓容器：不銹鋼罐，直徑0.8米，高度1米。

2、?壓力調節范圍：0～5bar。

3、?加壓系統：不銹鋼水泵+變頻器。

4、?壓力表精度0.25級，量程6bar。

5、?試驗時間：0-99min 。

6、?最大極限壓力：5bar。

7、?壓力保護：壓力開關保護。

8、?供水泵：不銹鋼立式離心泵。

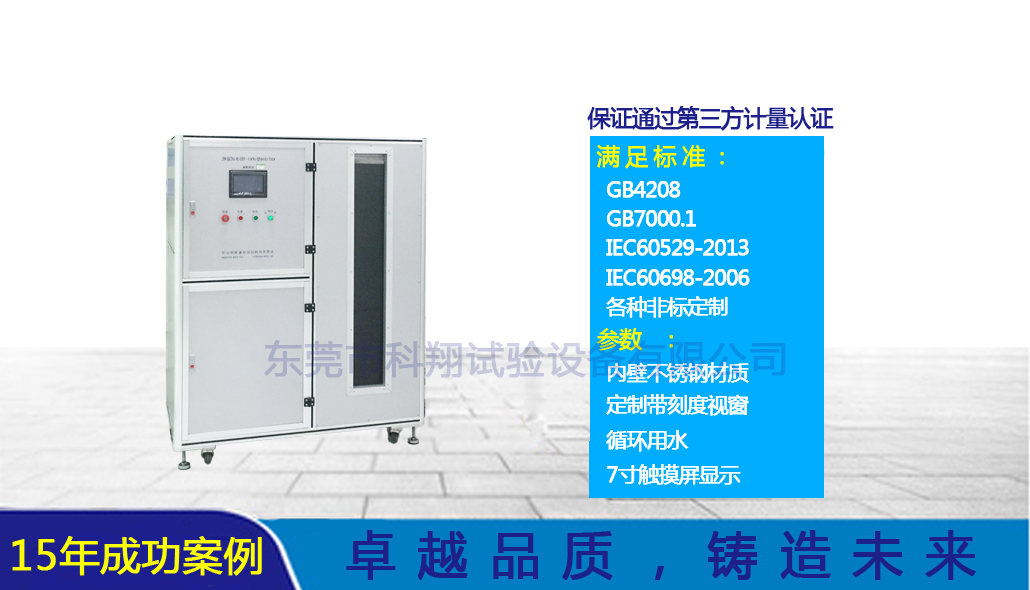

KXT1335型智能供水與控制系統

設備用途：適應于IPX1-7防水及UL淋水、灑水試驗時供水，IPX7浸水試驗，IPX8水密性試驗貯水及整個防水設備的自動控制。

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???智能供水試驗裝置

? ? 技術參數：

1、?供水方式：恒流供水、恒壓供水；

2、?供水控制過程：用戶在觸摸屏上設定流量或壓力值后，電子流量計或數字壓力表實時監測當前值、通過數據轉換讀入PLC內、再通過變頻器調整水泵轉速；

3、?有大流量分路與小流量分路兩路供水；

4、?大流量分路：

u?應用于IPX5/6強噴水試驗、IPX8試驗注水；

u?流量范圍：10-100L/min；

u?流量精度：±0.5L/min；

5、?小流量分路：

u?應用于IPX1/2/3/4防水/UL淋水試驗；

u?流量范圍：1-10L/min；

u?流量精度：±0.5L/min；

u?壓力范圍：0.1-3Kg/cm2；

u?壓力數字顯示，采用ISE5B數字壓力表；

6、?貯水箱：

u?可用于IPX5/6強噴與IPX8水密性試驗貯水、IPX7浸水；

u?容積：500L；

u?觀察窗：鋼化機玻璃視窗；

u?視窗尺寸：W200mmXH1250mm；

u?深度標尺：不銹鋼標尺；

u?標尺長度：1300mm、精度1mm。

u?液位控制：浮球開關+溢流管。

7、?IPX7浸水自動控制托架：

u?結構原于理：步進電機通過鏈條驅動一個不銹鋼托盤沿成型鋁導軌上下移動，以貯水箱最高液面為零位，通過步進電機控制下降距離實現對浸水深度的控制。

u?升降距離：0-1250mm；

u?升降速度：50mm/Min；

u?托盤尺寸：L600mmXW600mm；

u?托盤載重：50Kg；

8、?控制柜：

u?流量設定：控制柜屏幕設定。

u?控制器：三菱PLC。

u?人機界面：MT6070IH，7寸，彩色觸摸屏。

u?控制功能：恒流供水、恒壓供水、垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制、自動針嘴清洗耳恭聽動作控制。

u?保護功能：漏電保護、過載保護、短路保護。

9、?供水管道：設備供水采用PVC膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。

10、?供水管道安裝排水閥，試驗完成后自動排除水管內積水。

11、?過濾器：不銹鋼外殼、精細濾芯。

UL防水試驗裝置：

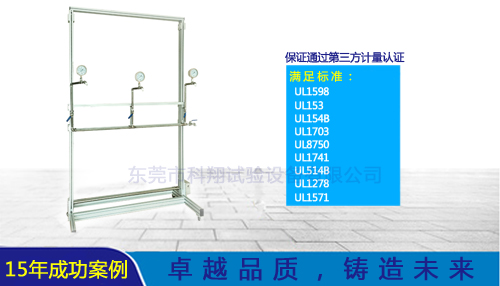

1. KXT1391型UL淋水試驗裝置?

設備用途：該裝置管道夾角、尺寸、噴嘴符合UL1278標準圖49.1、圖49.2及條款49；UL1598燈具標準19.17.1條款要求。主要用于產品的UL淋水試驗。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???ul淋雨裝置

技術參數：

1、?功能：用于UL淋水試驗，三個噴嘴同時向下噴水；

2、?試驗水壓：約35Kpa，水壓由供水機通過觸摸屏控制；

3、?試驗時間：0-99999.9分（可調定）；

4、?噴嘴水柱交匯點距地面高度300-1200mm可調；

5、?噴嘴：進口UL噴嘴；

6、?噴嘴架移動方式：采用蝸輪蝸桿+不銹鋼鏈輪鏈條結構，手搖升降；

7、?支架型式：采用40X80工業鋁型材，底座采用萬向帶剎車腳輪；

8、?外形尺寸（LXDXH）：1500mmX800mmX2000mm。

?

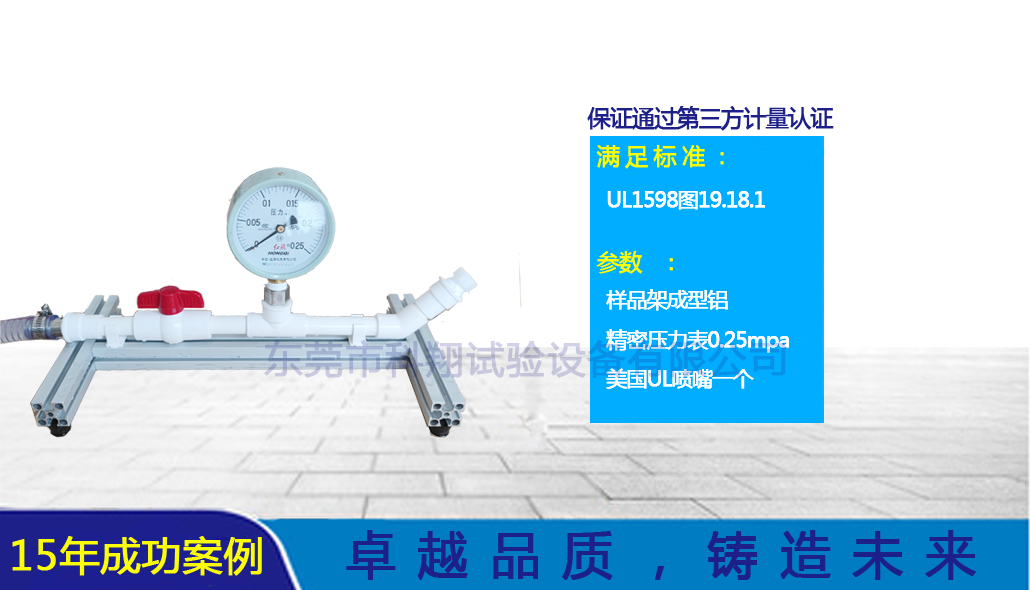

2. KXT1392型UL灑水試驗裝置?

設備用途：符合UL1598：19.18.1標準條款要求，主要用于產品的UL灑水試驗。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?ul灑水裝置

技術參數：

1、?功能：用于UL灑水試驗，一個噴嘴向上噴水；

2、?噴水角度：向上45°；

3、?試驗水壓：140Kpa；

4、?噴嘴：進口UL噴嘴；

5、?水管材料：SUS304不銹鋼管件、聯塑PVC管及軟水管。

?

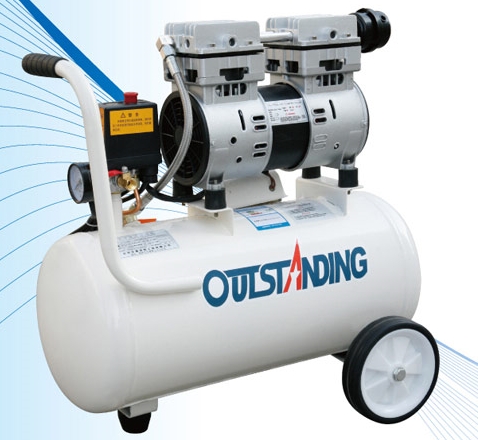

l?防水試驗機輔助件：OTS550靜音空壓機?

設備用途：主要用于給垂直滴水、擺管淋雨針嘴吹干。

? ? ? ? ? ? ??

技術參數：

1、?排氣量：60L/Min；

2、?貯氣罐容積：30L；

3、?最大氣壓：7Bar；

4、?空氣壓縮機工作電源AC220V，50HZ.
