科翔ipx1-6及ul淋雨試驗機及適用IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX32、IP33、IP34、IP55、IP56等標準的防水檢測。（相關文章：IP防水等級試驗方法及標準）
1、IPX1/2：主要模擬凝露測試，例如倉庫漏水，滴水的情況；
2、IPX3/4：主要模擬戶外小雨的測試環境；
3、IPX5/6：主要模擬戶外大暴雨、猛烈噴水等環境；
設備集成了IPX1-6防護等級的防水測試，同時又可根據客戶的實際需求，靈活的對IPX1-6任意選擇和組合使用。采用PLC與觸摸屏相結合的控制方式，使用簡單，操作方便。程式中有標準試驗選項，用戶只需選擇需要的標準測試項設備即可自動進行試驗；另配有自定義測試選項，用戶可自行設置測試數據，以適應不同的測試標準?？稍雠溆兴|(zhì)凈化系統，可對進水進行水質凈化，適用于水質條件不太好的地區選用。

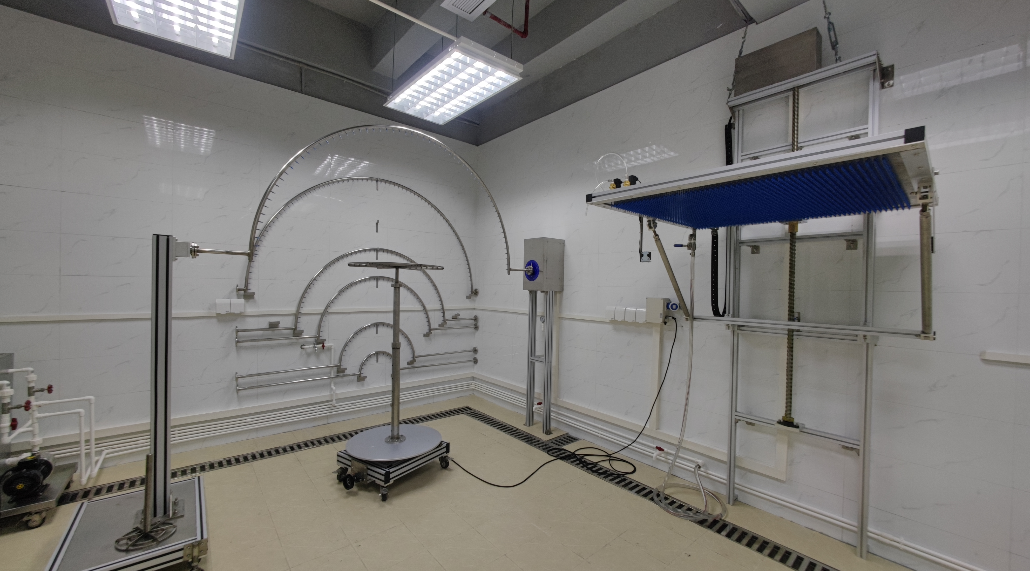

設備由垂直滴雨試驗機、擺管淋雨試驗機、手持花灑頭、手持噴嘴（ф6.3、ф12.5）、可傾斜旋轉載物臺、智能供水與控制系統組成。
KXT1345型垂直滴雨試驗機（IPX1-2)
?設備用途：適用于對產品進行IPX1、IPX2防水性能測試。
技術參數：
1、?滴水面積：1000mmX1000mm；
2、?滴水孔徑：φ0.4mm；
3、?孔 ???距： 20mm；
4、?降 雨 量： 1+0.5mm/Min、3+0.5mm/Min與用戶自設定參數(采用數字控制降雨量技術)；
5、?滴水高度：200mm（設備自行控制或手動控制）；
6、?滴水響應時間：≤5s；
7、?試驗時間：0-999.9Min（可設定）；
8、?IPX2測試時,設備自動轉換使樣品四個面在傾斜150的情況下各淋雨150S（自動控制）；
9、?外形尺寸（LXDXH）：1100X1200X2300MM；
10、?機器結構：墻面安裝式；
?
?KXT1351型擺管淋雨試驗機/小件樣品測試（IPX3-4)
?設備用途：適用于對產品進行IPX3、IPX4防水性能測試。（適用于小樣品的測試）
技術參數：
1、?擺管規格：R200mm、R400mm、R600mm、R800mm、R1000mm、R1200mm、1400mm、1600mm；8種規可選。
2、?滴水孔徑：φ0.4mm.
3、?噴嘴夾角：1200（IPX3）、1800（IPX4）。
4、?擺動夾角：1200（IPX3）、3500（IPX4）。
5、?降雨量 ?：0-10L/min(可調)。
6、?水壓控制：0-600KN/m2
7、?試驗時間：10Min、可自行設定時間。
8、?擺管擺動速度：IPX3試驗時每擺動一次（2X1200）時間為4S；IPX4試驗時每擺動一次（2X1750）時間為12S；可自定義試驗速度；
9、?擺管材料：SUS306不銹鋼（外徑22mm、壁厚2mm）。
10、?驅動方式：日本松下750W伺服電機（采用伺服電機具有噪聲小、速度、角度精確等優點）。
擺管規格表
序號 |
擺管規格 |
IPX3擺管針孔數 |
IPX4擺管針孔數 |
備注 |
1.? |
R200mm |
8+1 |
12+1 |
1.?針孔Φ0.4mm±0.05mm。 2.?每個針孔的平均水流速度=0.07L/min 3.擺管尺寸可選。 ? |
2.? |
R400mm |
16+1 |
25 |
|
3.? |
R600mm |
25 |
37 |
|
4.? |
R800mm |
33 |
50+1 |
|
5.? |
R1000mm |
41 |
62+1 |
|
6.? |
R1200mm |
50+1 |
75 |
|
7.? |
R1400mm |
58+1 |
87 |
|
8.? |
R1600mm |
67 |
100+1 |
??
?
?
KXT1361型淋水噴頭/大件樣品測試（IPX3-4)
設備用途：適用于對大件產品進行IPX3/IPX4防水性能測試。
技術參數：
1、?孔徑：?0.5mm。
2、?孔 ???數：121個。
3、?中間孔1、內兩圈24個孔夾角30°、外四圈96個孔夾角15°。
4、?噴頭球面直徑：Sф75.5。
5、?采用可拆卸擋板結構，IPX3試驗時安裝擋，IPX4試驗時拆卸擋板；
6、?鋁質擋板、不銹鋼平衡錘
7、?試驗時間：不少于3分鐘（不少于5min/m2）、用戶設定時間（控制系統控制）。
8、?水壓：150kpa、用戶設定壓力（控制系統控制）。
?
KXT1365型試驗噴嘴(IPX5-6)?
設備用途：適用于對產品進行IPX5、IPX6防水性能測試。
技術參數：
1、?孔徑：?6.3mm（IPX5）、?12.5mm（IPX6）。
2、?IPX5、IPX6噴嘴螺紋聯接、快速更換。
3、?不銹鋼材質。
4、?水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)
5、?試驗水壓：0-6.0Bar；
6、?試驗時間：不小于1min/m2(但不小于3分鐘)、用戶設定時間（控制系統控制）。
7、?噴嘴距外殼距離：2.5-3m(試驗人員控制)。
KXT1344型可傾斜旋轉載物臺：
根據GB-4208-2017要求，主要用于配合完成IPX1-6防水測試產品的放置，旋轉、和傾斜角度等輔助事項。
? ? ?技術參數：
1、?載物臺網管型式，直徑：?300mm、?700mm可選。
2、?轉臺轉速：1rpm。
3、?可傾斜角度：15度。
4、?試驗時轉動角度：900、3600正反轉、連續轉動。
5、?可調伸縮管可調節高度：?300mm、1200mm-1800mm。
6、?機體材料：不銹鋼方管焊接框架。
7、?正反轉控制、轉動動作由控制柜控制。
8、?外形尺寸（LXDXH）：800X800X1500mm。
KXT1335型智能供水與控制系統
設備用途：適應于IPX1-6防水試驗時供水、貯水及整個防水設備的自動控制。
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???智能供水試驗裝置
? ? 技術參數：
1、?供水方式：恒流供水、恒壓供水；
2、?供水控制過程：用戶在觸摸屏上設定流量或壓力值后，電子流量計或數字壓力表實時監測當前值、通過數據轉換讀入PLC內、再通過變頻器調整水泵轉速；
3、?有大流量分路與小流量分路兩路供水；
4、?大流量分路：
u?應用于IPX5/6強噴水試驗、IPX8試驗注水；
u?流量范圍：10-100L/min；
u?流量精度：±0.5L/min；
5、?小流量分路：
u?應用于IPX1/2/3/4防水；
u?流量范圍：1-10L/min；
u?流量精度：±0.5L/min；
u?壓力范圍：0.1-3Kg/cm2；
u?壓力數字顯示，采用ISE5B數字壓力表；
6、?貯水箱：
u?可用于IPX5/6強噴；
u?容積：500L；
u?觀察窗：鋼化機玻璃視窗；
u?視窗尺寸：W200mmXH1250mm；
u?深度標尺：不銹鋼標尺；
u?標尺長度：1300mm、精度1mm。
u?液位控制：浮球開關+溢流管。
7、?控制柜：
u?流量設定：控制柜屏幕設定。
u?控制器：三菱PLC。
u?人機界面：MT6070IH，7寸，彩色觸摸屏。
u?控制功能：恒流供水、恒壓供水、垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制、自動針嘴清洗耳恭聽動作控制。
u?保護功能：漏電保護、過載保護、短路保護。
8、?供水管道：設備供水采用PVC膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。
9、?供水管道安裝排水閥，試驗完成后自動排除水管內積水。
10、?過濾器：不銹鋼外殼、精細濾芯。
