根據IEC60529:2013《Degrees of protection provided by enclosures(IP Code)》、GB/T4208-2017《外殼防護等級(IP代碼)》、GB7000.1-2015《燈具 第一部分：一般要求與試驗》設計制造。

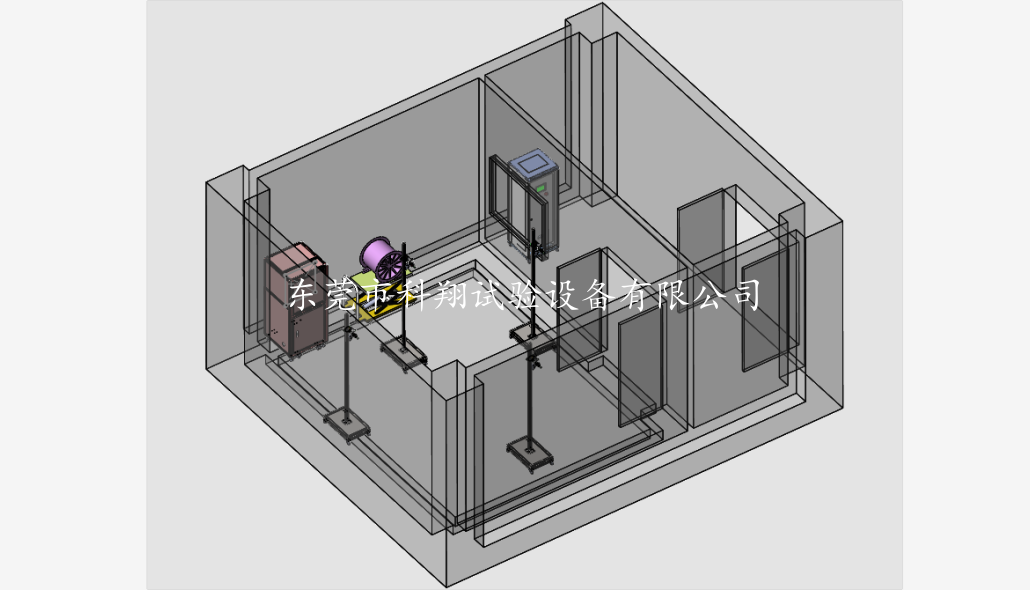

該成套設備由淋水噴頭試驗裝置（4套）、風機及升降裝置、供水系統及控制系統組成。

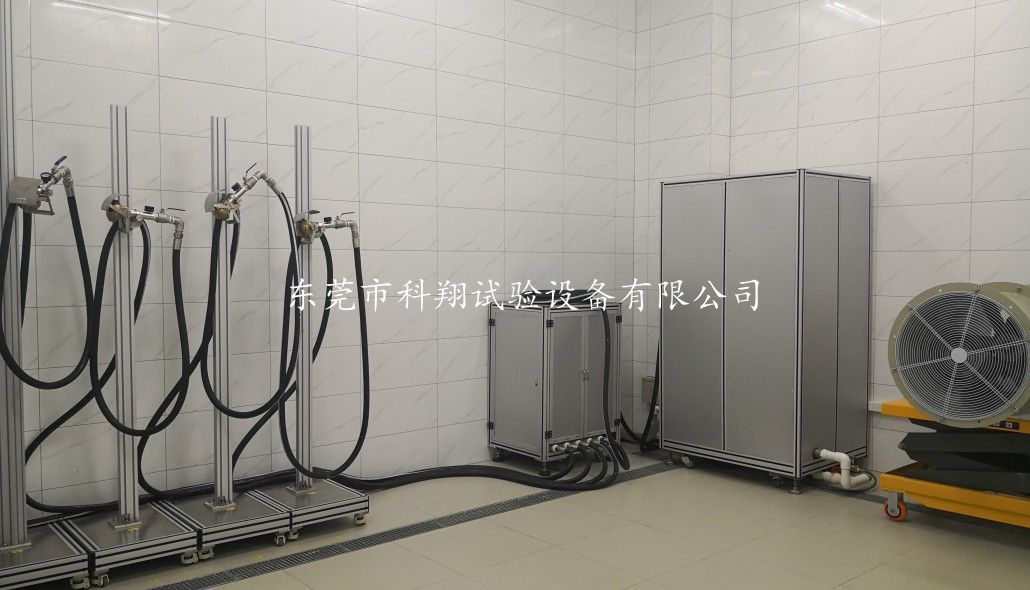

淋雨試驗架 |
適用于進行大件產品的IPX3/IPX4測試； |
采用可拆卸擋板結構，IPX3試驗時安裝擋，IPX4試驗時拆卸擋板； | |
試驗時間：不少于3分鐘（不少于5min/m2）、用戶設定時間（控制系統控制）。 | |

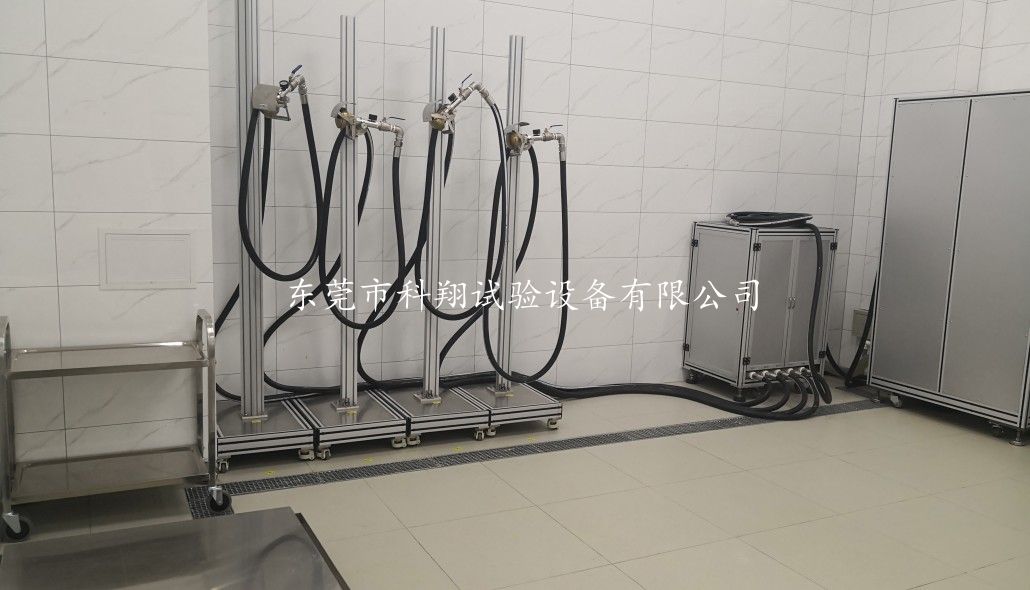

配噴嘴支架(4套)。可調噴射高度、角度。帶旋轉角度指示以及高度指示。 | |
支架配1根高桿3.5m，其他3根低桿2m。 | |
四支路的流量控制：采用一個流量計，每個支路分別設有調節閘閥，通過噴嘴前的壓力顯示（或都流量檢定）來判斷花灑出水的平均性。 | |

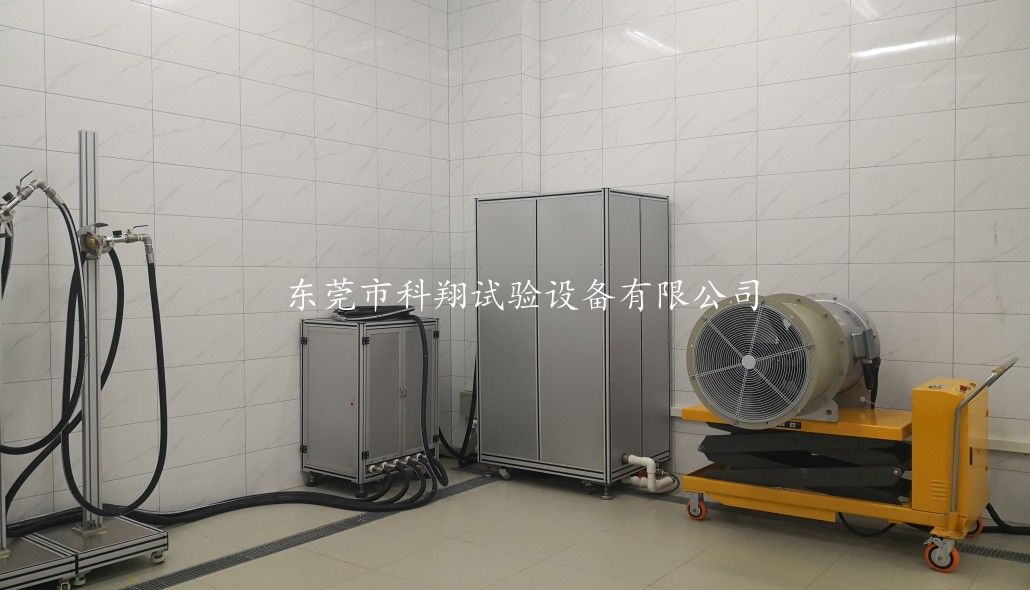

風機及升降試驗裝置 |
風機直徑：?500mm； |
風速可調范圍（變頻控制）：0-20m/s（觸摸屏上設定）； | |
風機升降范圍（風筒頂部離地面）：915-2065mm（觸摸屏上控制）（將輪子拆除，可降低110mm）； | |
升降平臺尺寸：長905mmX寬500mm； | |
供水系統 |
水箱容積：512L； |
箱體內尺寸：W800mmXD800mmXH800mm。 | |
供水方式：恒流供水、恒壓供水； | |
每一路試驗時間可單獨設定。 | |
控制系統 |
人機界面：7寸彩色觸摸屏。 |
控制功能：流量、試驗時間、風機、電動升降。 | |
外形尺寸（LXDXH）：600X600X1600mm； | |
供水管道安裝排水閥，試驗完成后自動排除水管內積水。 | |
保護功能：漏電保護、過載保護、短路保護。 |
