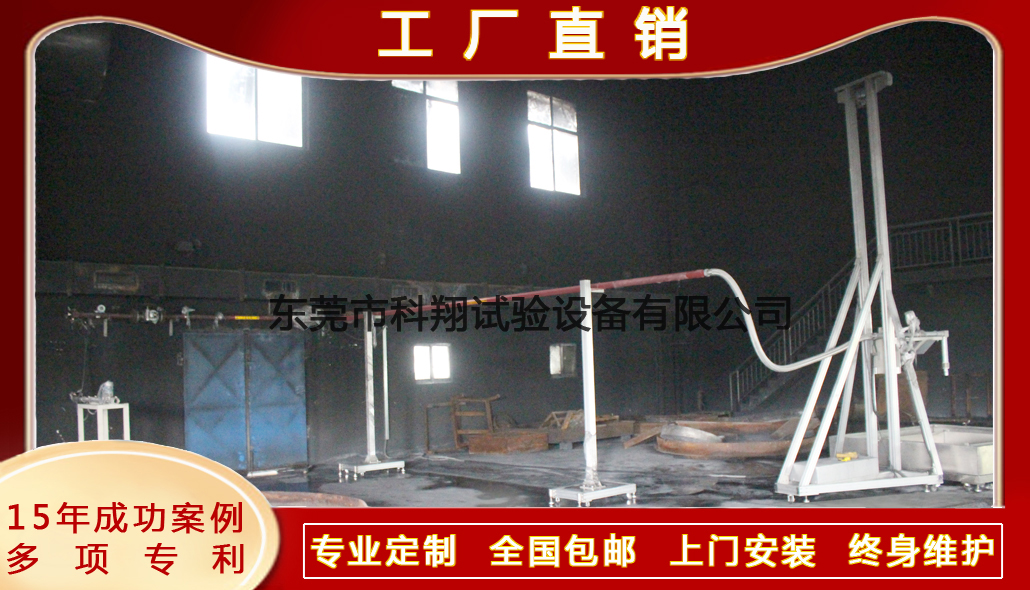

符合GB 16669-2010第6.21條架空型噴嘴噴射特性試驗、第6.22條槽邊型噴嘴噴射特性試驗。本裝置由一套二氧化碳供氣管道、稱重裝置、測試管道、噴嘴升降裝置、墊水盤、可調油盤流量試驗管路與數據采集系統組成。噴嘴前壓力變送器采用硅一藍寶石制造的半導體敏感元件，有很高的熱穩定性，可靠性高、精度高。裝置上配備了高清攝像頭，紀錄整個試驗的全過程，能重放、分段瀏覽試驗過程，方便對實驗進行深入的分析、研究。
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等
u? 噴射時間： 0-99.9秒。
u? 滅火劑存貯裝置：二氧化碳?xì)夤抟?guī)格： 70L/6件，工作壓力： 15Mpa。
u? 集流管：無縫鋼管, DN50,公稱壓力12.4MPa。
u? 測試管道：無縫鋼管, DN50,公稱壓力12.4MPa。
u? 稱重裝置：量程：1200kg，精度：不小于0.1kg。
u? 集流管壓力測量：量程： 0-25MPa；精度：不小于0.25%。
u? 噴嘴壓力檢測：量程： 0-10MPa；精度：不小于0.25%。
u? 高度調節方式： 0.5-3.5M，電動調節。
u? 墊水盤： 2000mmx2000mmx300mm，不銹鋼制，鋼板厚度： 3mm.
u? 可調油盤：面積： 0.5m2-1.5m2，高度： 250mm，鋼板厚度： 3mm.
u? 采用PLC+工業電腦控制。測控軟件應能實現過程實時采集及結果數據自動輸出，可生成試驗報告。
u? 設備供電： AC220V/50Hz/2.0KW。
u? 設備安裝空間： W9000mmxD4000mmxH4500mm
