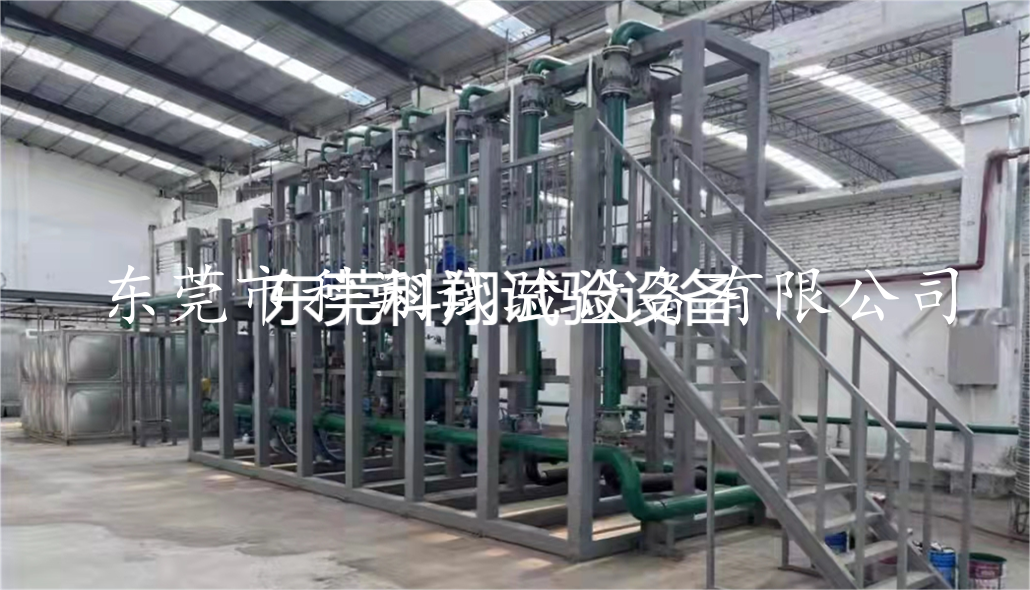

用于自動噴水滅火系統用濕式報警閥的功能試驗，由消防水池、供水系統、回水管路、壓力監控系統、流量監控系統、報警試驗管路、試驗管路、差壓測量系統等構成，滿足GB 5135.2-2003標準條款：5.8功能試驗。
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等
工作條件
1設備安裝空間：W15米xD11米xH10米
2使用溫度：0～45℃。
3設備供電：三相五線380V±10%，50Hz,功率260KW。
4設備供氣：
? ? ? ? ? ? ? ?①氣源經過濾干燥處理；
? ? ? ? ? ? ? ?②氣源壓力：0.5～0.8MPa；
? ? ? ? ? ? ? ?③供氣流量：≥1500L/min。
技術參數
1供水：
? ? ? ? ?①供水水池；不小于30M3；
? ? ? ? ?②大流量供水：35～1100M3/h可調；
? ? ? ? ?③小流量供水：10～300L/min可調；
? ? ? ? ?④流量控制精度：3%；
? ? ? ? ?⑤供水壓力：0～1.6MPa可調；
? ? ? ? ?④壓力控制精度：3%；
? ? ? ? ?⑤壓力顯示精度： 0.001MPa。
2試驗時間：0-9999S可設。
3流量測量：①35～1100M3/h，精度：0.5級，德國E+H電磁流量計；
? ? ? ? ? ? ? ? ? ?②9-300L/min，精度：0.5級,德國E+H電磁流量計。
4差壓變送器：①0.05MPa，精度0.1級；
? ? ? ? ? ? ? ? ? ? ? ?②0.3MPa，精度0.1級。
5壓力變送器：0-4MPa，精度0.15級。
6消防水池：容積不小于30M3。
7適應樣品通徑范圍：DN50～DN250（可擴展DN300）。
8樣品等徑連接管：DN50～DN250，無縫鋼管，防腐電鍍處理。
9電動葫蘆：額定載重：300Kg。
10樣品架升降調節:蝸輪蝸桿調節，導軌導向，調節范圍：0-100mm。
軟件控制：
1采用PLC+工業電腦控制，PLC為下位機，用于操作各執行元器件動作及向電腦傳送元器件位置信號，電腦為上位機，執行人機交流、數據采集及向PLC發送操作指令等功能，同時能保存、分析、查詢及打印試驗報表。
2壓力變送器、流量計帶有數字通訊功能，減少傳送過程衰減。各傳感器均能獨立在控制設備上顯示、記錄其實時數據。
3每路管道上均有快速接頭及航空插頭，方便差壓變送器在不同管道上的快速安裝及數據通迅。
4軟件程序：
? ? ? ? ? ? ? ?①操作系統為Windows 7中文版；
? ? ? ? ? ? ? ?②工控電腦現場控制；
?? ? ? ? ? ? ? ③測試控制軟件采用美國NI公司Labview組態最新專用軟件；
? ? ? ? ? ?????④配備專用電腦，測控軟件應能實現過程實時采集及結果數據自動輸出，可生產試驗數據曲線（如水力摩阻-流速曲線），輸出試驗報告；
? ? ? ? ? ? ? ?⑤測試結束自動停機并有聲光報警功能，數據可自動存檔、手動存檔。
