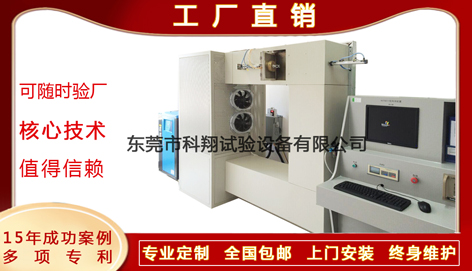

設備主要由試驗風洞、風機、加熱系統、溫控系統、風速及溫度測量、試驗門蓋、冷水機及安裝夾具組成。

u? 加熱方式：采用高效的電磁加熱方式，升溫快速，控制精確。從RT到450℃只須60分鐘。

u? 溫度：

ü? 試驗段溫度范圍：室溫- 450℃；

ü? 溫度控制精度： 129℃- 141℃范圍內為±1℃，其余溫度范圍為±2℃；

ü? 溫度測量：熱電偶：測量范圍10℃—500℃，測量精度： 1級，顯示精度： ±0.1℃；

u? 風速：

ü? 試驗段風速： 1m/s—4m/s可自由設定，送風由耐高溫風機+變頻器控制；

ü? 風速控制精度：流速為（1.65—1.85）m/s和（2.4—2.6）m/s時，流速的控制精度為±0.03m/s：流速為（3.4—3.6） m/s時，流速的控制精度為±0.04m/s；

ü? 風速測量:采用日本進口熱線式高溫風速計,最高測量溫度500℃,測量范圍0.4m/s-5.0m/s,顯示精度±0.01m/s；

u? 水壓控制：采取精密手動調壓閥+數字顯示表控制調節冷水機供水管路，提供標準需求的試驗壓力。

u? 固定座溫升：配備風冷式冷水機，保證在每一個獨立的插入試驗中，歷時55s的試驗期間，固定座或水的溫升不超過2℃ （或標準要求值）。

u? 扭矩測量：配備數顯扭力扳手用于試件與試驗蓋的連接，扭力范圍： 0-30N.m，控制精度優于±5%或±3N.m （取較小值）。

u? 程序控制：

ü? PLC+工控電腦現場控制；

ü? 測試控制軟件采用美國NI公司開發的Labview專用軟件，可生成曲線圖。

u? 測試模式：

ü? 程序一：插入試驗；

ü? 程序二：反復插入試驗；

ü? 程序三：等速率升溫試驗。

u? 設備供電： AC380V/50Hz/30Kw，三相五線。

u? 外型尺寸: W2280mmxD780mmxH2000mm

u? 控制臺： W1250mmxD550mmxH1990mm。
